Внешне деревянное окно с противовзломной фурнитурой практически не отличается от обычного. Большинство элементов механизма скрыто внутри притвора, а основные различия становятся заметны только при открытой створке. При этом устройство запирающих элементов, их количество, расположение и способ крепления рассчитаны не только на надежное закрывание окна, но и на сопротивление попытке силового отжима створки.



Главную роль в такой системе играют противовзломные точки запирания - специальные цапфы и ответные планки. Дополнять их могут защищенные оконные ручки и другие элементы. В данной статье разберем, чем такая фурнитура отличается от обычной, как она работает и что означают классы взломостойкости окон.





Как работает обычная оконная фурнитура



В современном поворотно-откидном деревянном окне движение ручки передается системе фурнитуры, расположенной по периметру створки. При закрывании запирающие цапфы входят в ответные планки на раме и обеспечивают необходимый прижим створки к уплотнителю.



Основная задача стандартной фурнитуры - обеспечить нормальное открывание и закрывание окна, герметичность притвора и стабильную работу створки.



Противовзломная система выполняет те же функции, но дополнительно должна затруднять отжим створки от рамы. Поэтому основное конструктивное отличие находится именно в точках запирания.





Грибовидные цапфы и усиленные ответные планки

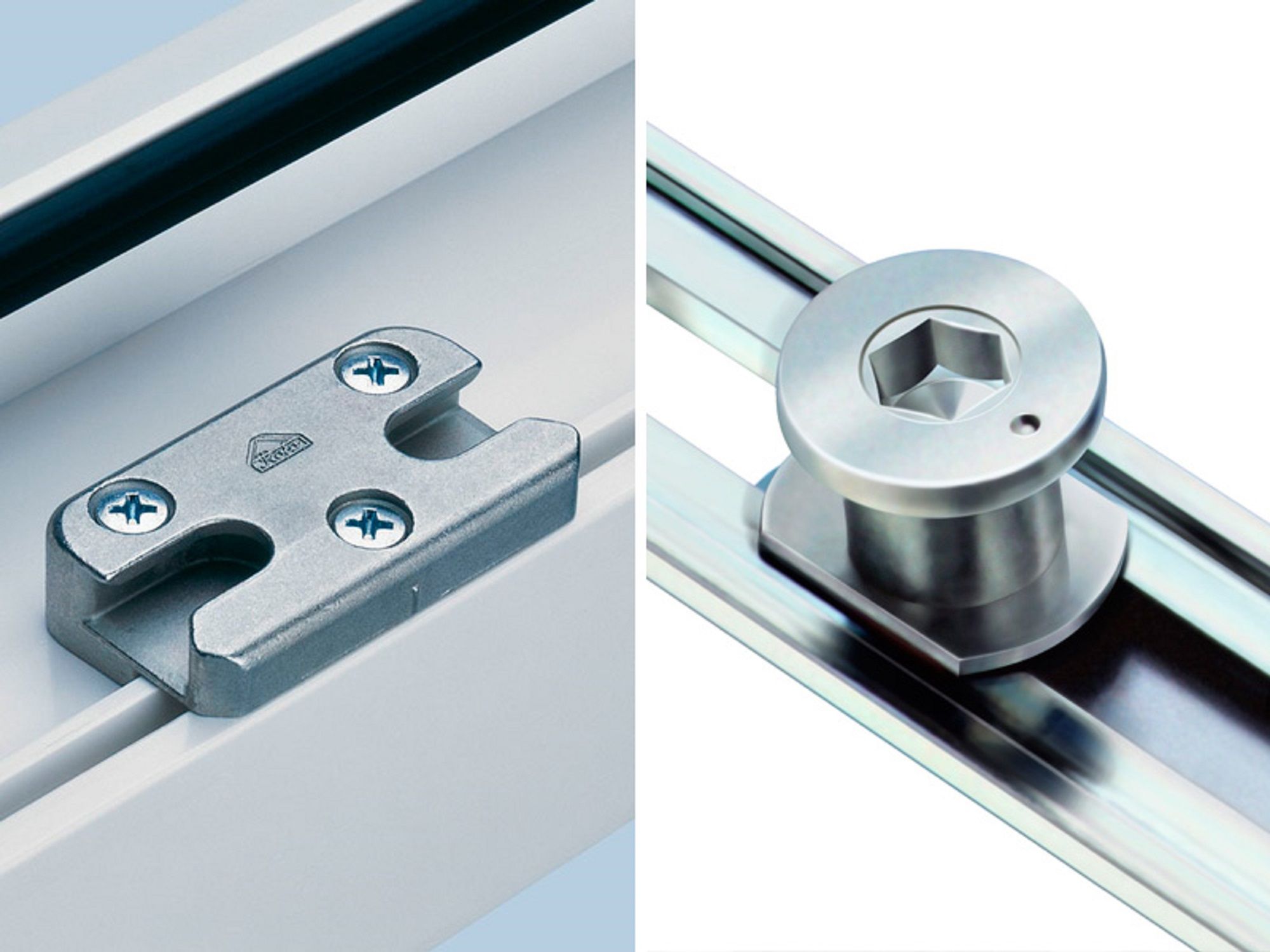

Один из основных элементов противовзломной фурнитуры - грибовидная цапфа. Свое название она получила из-за характерной формы головки.



При закрывании окна такая цапфа входит в специальную ответную планку и зацепляется за нее. Если створку пытаются отжать снаружи, форма соединения препятствует выходу цапфы из ответной части.



Обычная запирающая цапфа прежде всего обеспечивает прижим створки. В противовзломном узле дополнительно создается механическое зацепление, рассчитанное на сопротивление силовому воздействию.



При этом цапфа и ответная планка работают как единый узел. Поэтому недостаточно заменить только один элемент - ответная часть также должна быть рассчитана на соответствующую нагрузку и правильно закреплена.



Для деревянных окон этот момент особенно важен: ответные элементы устанавливаются непосредственно на деревянный профиль, поэтому значение имеют используемый крепеж, глубина его установки и конструкция самого профиля.





Почему важно расположение точек запирания



Количество противовзломных точек действительно влияет на сопротивление створки отжиму, но принцип «чем больше цапф, тем лучше» слишком упрощает устройство системы.



Не менее важно их расположение по периметру створки.



При попытке отжима нагрузка возникает на определенном участке окна. Если расстояние между соседними точками запирания слишком велико, створка может сильнее деформироваться в этой зоне. Поэтому схема размещения противовзломных элементов определяется конструкцией окна, его размерами и требованиями конкретной фурнитурной системы.



Именно поэтому нельзя получить подтвержденную взломостойкость, просто добавив к обычному окну несколько грибовидных цапф. Фурнитура должна работать как рассчитанная система.





Какую роль играет оконная ручка

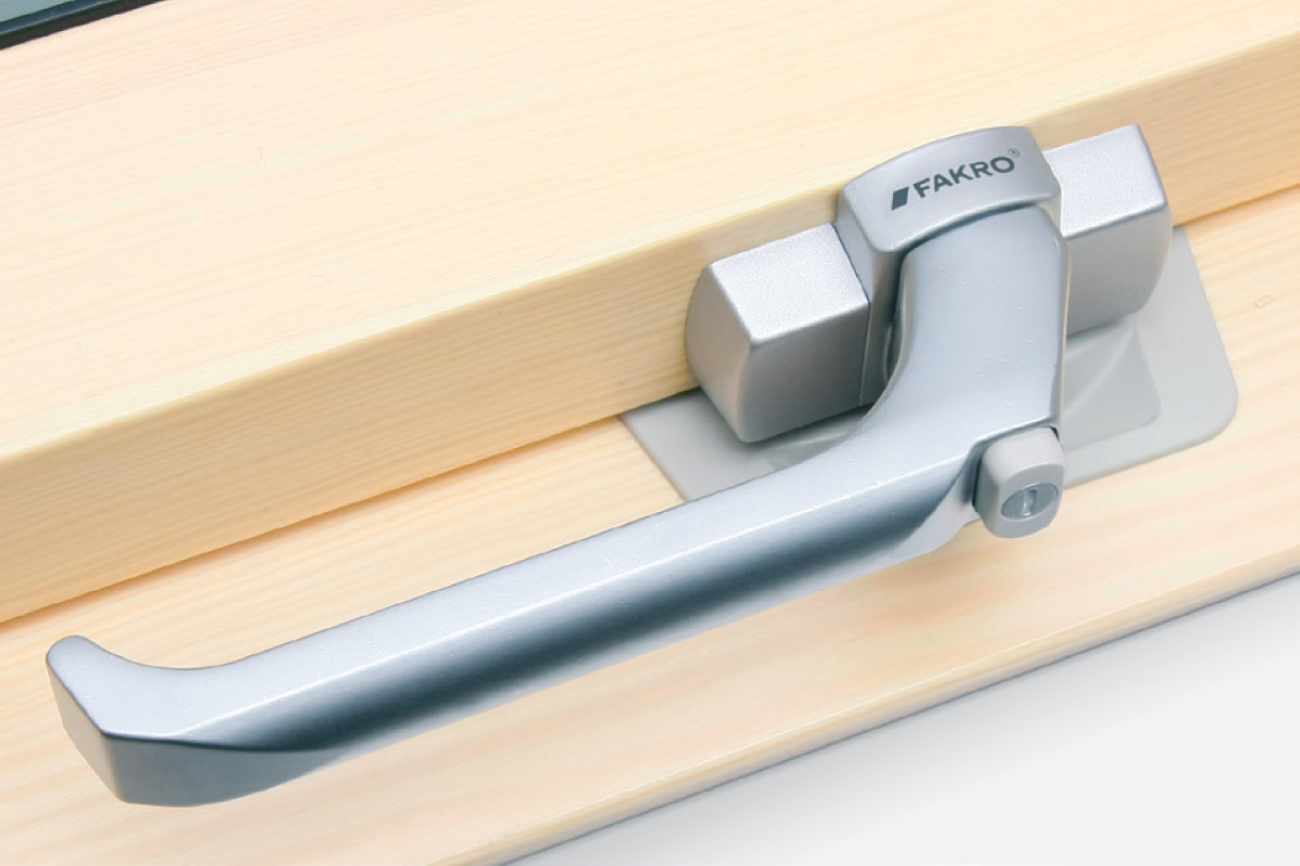

Оконная ручка также может быть частью противовзломной системы. Для повышения защиты применяются ручки с ключом или другим механизмом блокировки, а также решения, затрудняющие воздействие на привод фурнитуры.



Задача такой ручки - не позволить легко перевести механизм окна в открытое положение при попытке воздействия на него снаружи.



Однако, как и противовзломная цапфа, защищенная ручка является отдельным элементом системы. Сам факт установки ручки с ключом не означает, что окно приобрело определенный класс взломостойкости.





Классы взломостойкости: ПВ и RC



При выборе противовзломных решений можно встретить две системы обозначений.



В России действует ГОСТ 31462-2021 «Блоки оконные защитные. Общие технические условия». Он предусматривает шесть классов устойчивости к взлому:



ПВ1, ПВ2, ПВ3, ПВ4, ПВ5 и ПВ6.



Чем выше класс, тем более серьезному воздействию должна сопротивляться конструкция.



В документации европейских производителей фурнитуры чаще встречаются классы RC1-RC6 (Resistance Class), предусмотренные европейскими стандартами серии EN 1627-1630.



Российские обозначения ПВ и европейские RC не следует автоматически считать полностью взаимозаменяемыми. Поэтому при заявлении определенного класса важно учитывать, по какому стандарту испытывалась конкретная оконная конструкция.





Как проверяется взломостойкость



Класс устойчивости к взлому определяется не количеством противовзломных цапф и не самим фактом использования специальной фурнитуры. Для подтверждения класса проводят испытания оконной конструкции.



В зависимости от требуемого уровня защиты проверяется ее сопротивление статическим и динамическим нагрузкам, а для соответствующих классов - попыткам ручного взлома с использованием установленного набора инструментов.



При испытаниях оценивается способность конструкции сохранять защитные свойства при воздействии на наиболее уязвимые участки. С повышением класса возрастают и требования к сопротивлению окна.



Именно поэтому корректнее говорить, что определенный комплект фурнитуры позволяет создать окно соответствующего класса, а не присваивать класс самой фурнитуре.





Противовзломная фурнитура и противовзломное окно - не одно и то же



Это важное различие.



Противовзломная фурнитура представляет собой набор технических решений, повышающих сопротивление окна попытке вскрытия. Но подтвержденный класс взломостойкости относится к оконному блоку в целом.



Фурнитура должна быть правильно подобрана под конструкцию окна, установлена по предусмотренной схеме и надежно закреплена. Для деревянных окон особенно важно, чтобы способ установки ответных элементов соответствовал конструкции профиля и требованиям производителя фурнитурной системы.



Поэтому наличие грибовидных цапф или ручки с ключом само по себе еще не позволяет называть окно конструкцией определенного класса взломостойкости.





Заключение



Основное отличие противовзломной фурнитуры от обычной заключается в устройстве и работе точек запирания. Грибовидные цапфы входят в усиленные ответные планки и создают механическое зацепление, которое затрудняет отжим створки. Дополнительную защиту могут обеспечивать блокируемые ручки и другие элементы.



При этом значение имеет не только наличие отдельных деталей, но и их количество, расположение и правильное крепление. Особенно это важно для деревянных окон, где ответные элементы устанавливаются непосредственно на деревянный профиль.
