В деревянных окнах со стеклопакетами стекло не устанавливается непосредственно на древесину. Между кромкой стеклопакета и элементами деревянной рамы или створки предусматриваются специальные подкладки. После окончательной сборки окна они практически не видны, однако именно через них стеклопакет занимает расчетное положение внутри конструкции. Для деревянных окон это не вспомогательная деталь, а штатный элемент узла остекления. Опорные и дистанционные подкладки предусмотрены профильными требованиями к деревянным оконным блокам со стеклопакетами. Они позволяют правильно передавать массу стеклопакета на конструкцию окна, сохранять необходимые зазоры и не допускать прямого контакта стекла с деревянным профилем.



В данной статье разберем, чем отличаются опорные и дистанционные подкладки, какие функции они выполняют, почему их расположение зависит от типа открывания и что может произойти при неправильной установке.





Почему стеклопакет не должен соприкасаться с деревянным профилем



Стеклопакет имеет значительную массу, а его кромка должна находиться в определенном положении относительно фальца деревянной рамы или створки. При этом непосредственный контакт стекла с твердыми элементами конструкции недопустим. Если стеклопакет опирался бы непосредственно на профиль, нагрузка могла бы передаваться на кромку стекла локально и неравномерно. При перемещениях створки, температурных деформациях и эксплуатационных нагрузках это создавало бы нежелательные напряжения. Поэтому между стеклопакетом и деревянным профилем сохраняется технологический зазор, а его вес и положение задаются при помощи специальных подкладок.



Для деревянных окон этот принцип особенно важен, поскольку стеклопакет работает не отдельно, а как часть всей конструкции створки или рамы. Его положение должно оставаться стабильным во время транспортировки, монтажа и дальнейшей эксплуатации. Именно поэтому подкладки должны не только поддерживать стеклопакет, но и исключать его произвольное смещение внутри фальца.





Что такое опорные подкладки



Опорные, или несущие, подкладки воспринимают основную массу стеклопакета и передают ее на конструкцию деревянной рамы или створки. Их устанавливают не произвольно, а в определенных точках, поскольку от этого зависит направление передачи нагрузки. Для глухого окна схема будет одной, для поворотной или поворотно-откидной створки - другой. Это связано с тем, что в открывающейся конструкции стеклопакет находится внутри подвижной створки, нагрузка от которой далее воспринимается петлями и рамой.



Поэтому опорная подкладка - это не просто элемент, на который стеклопакет «ставят снизу». Она участвует в общей схеме передачи нагрузки внутри оконной конструкции. Расположение таких элементов определяется еще при проектировании и изготовлении окна с учетом типа открывания, размеров и массы остекления.





Для чего нужны дистанционные подкладки



Дистанционные подкладки выполняют другую задачу. Они удерживают стеклопакет в требуемом положении относительно элементов деревянного профиля и помогают сохранять предусмотренные зазоры. Особенно важна их работа в открывающихся створках, где при движении окна возникают дополнительные динамические нагрузки. Стеклопакет не должен свободно перемещаться внутри фальца, смещаться к профилю или менять свое положение при эксплуатации.



При этом дистанционные элементы не должны чрезмерно зажимать стеклопакет. Их задача - ограничивать нежелательное смещение и поддерживать правильное положение заполнения без создания точечных нагрузок на стекло. Таким образом, опорные и дистанционные подкладки работают совместно: первые воспринимают массу стеклопакета, а вторые помогают удерживать его в предусмотренном положении внутри деревянной конструкции.





Почему расположение подкладок зависит от типа открывания



Для разных типов деревянных окон нагрузка от стеклопакета передается на конструкцию по-разному. В глухом оконном блоке стеклопакет остается неподвижным, поэтому основная нагрузка передается на нижнюю часть рамы через опорные элементы. В поворотной створке весь узел открывается на петлях, поэтому необходимо не только удержать стеклопакет внутри фальца, но и правильно организовать передачу его массы на створку и далее на петлевую группу.



У поворотно-откидной конструкции задача еще сложнее, поскольку створка должна стабильно работать сразу в нескольких режимах. Поэтому универсальной схемы расположения подкладок, одинаковой для всех деревянных окон, не существует. Их размещение зависит от конструкции створки, типа открывания и требований конкретной оконной системы.

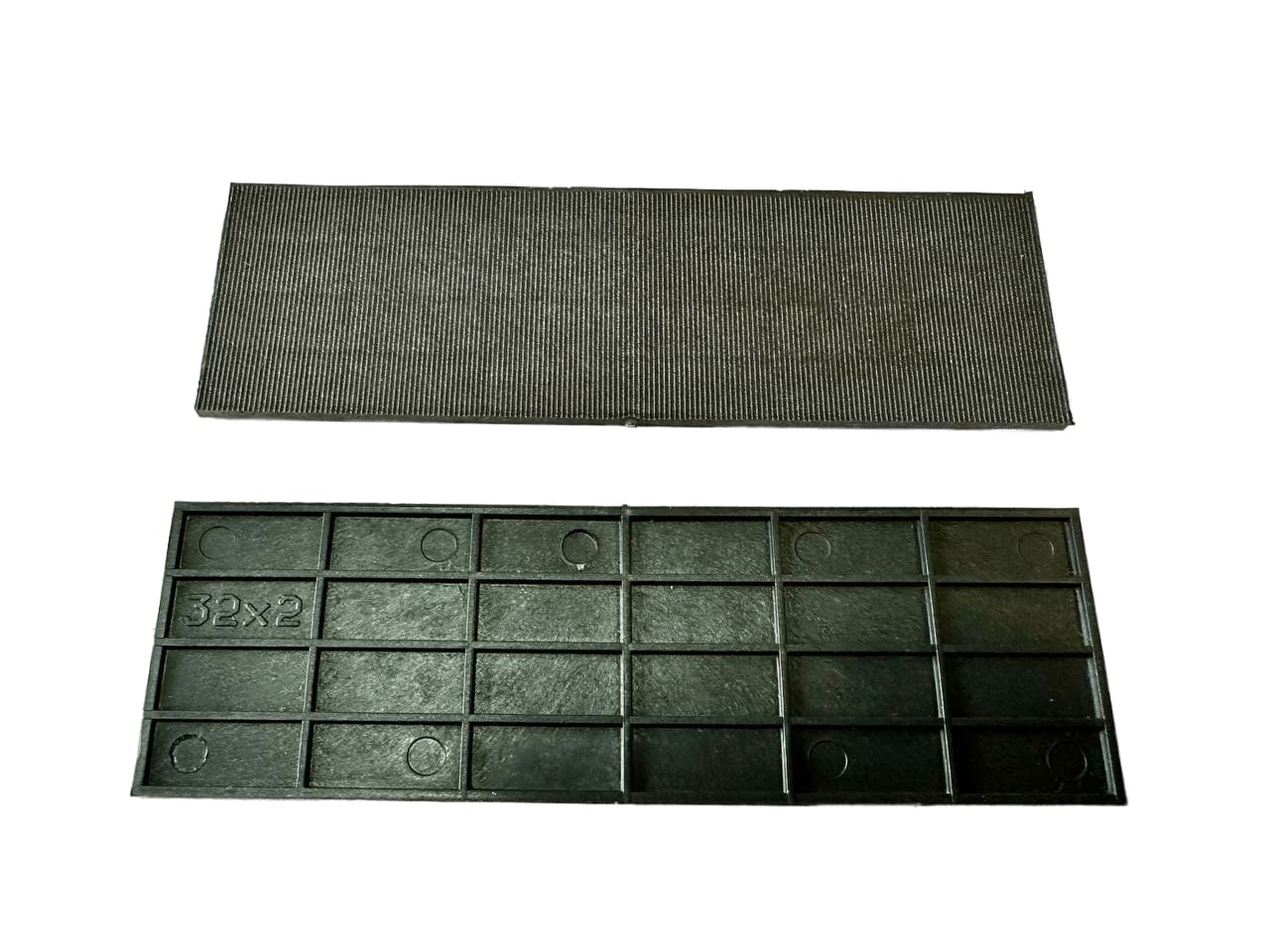

Из чего изготавливают подкладки



Подкладки должны сохранять форму и механические свойства в течение длительного срока эксплуатации окна. Для этого применяются атмосферо- и морозостойкие полимерные материалы, устойчивые к нагрузкам и перепадам температуры. Современные нормативные документы предусматривают использование материалов с определенной твердостью и стойкостью к внешним воздействиям, а размеры самих элементов подбираются с учетом массы и толщины стеклопакета.



Важно и то, чтобы после установки подкладки не смещались и не перекашивались. Они должны сохранять расчетное положение при перевозке готового окна, монтаже на объекте и дальнейшей эксплуатации. Если подкладка смещается или устанавливается с перекосом, нагрузка может начать передаваться иначе, чем было предусмотрено конструкцией.





Подкладки работают вместе с другими элементами узла остекления



В деревянном окне стеклопакет удерживается не только за счет подкладок. Узел остекления включает несколько элементов, каждый из которых выполняет свою функцию. Подкладки задают положение стеклопакета и передают нагрузку, уплотняющие материалы обеспечивают необходимое прилегание и герметизацию, а штапик и конструкция фальца удерживают стеклопакет в предусмотренном положении.



В деревянных окнах для установки стеклопакетов могут использоваться силиконовые герметики, эластичные полимерные прокладки или комбинации этих материалов. Поэтому подкладки нельзя рассматривать как самостоятельную систему крепления стеклопакета. Они являются частью всего узла остекления и должны работать согласованно с остальными его элементами.





Почему подкладки не должны мешать работе фальца



Пространство между стеклопакетом и элементами деревянного профиля должно оставаться функциональным. В конструкции может предусматриваться циркуляция воздуха и отвод влаги из зоны остекления, поэтому подкладки размещают так, чтобы они не перекрывали необходимые зазоры и элементы водоотвода.



Для деревянного окна это особенно важно, поскольку длительное накопление влаги внутри фальца нежелательно как для стеклопакета, так и для самой древесины. Поэтому схема установки подкладок должна учитывать не только передачу нагрузки, но и конструкцию всего узла остекления.





Что может произойти при неправильной установке



Ошибки в расположении или креплении подкладок могут нарушить нормальную работу узла остекления, причем проблема не всегда проявляется сразу после изготовления или установки окна. Со временем стеклопакет может сместиться внутри створки, изменится схема передачи нагрузки или возникнет нежелательный контакт его кромки с деревянным профилем. В отдельных случаях это способно привести к появлению локальных напряжений в стекле или ухудшению работы открывающейся створки.



К возможным последствиям относятся:



- смещение стеклопакета внутри створки;

- неправильная передача нагрузки;

- контакт кромки стеклопакета с деревянным профилем;

- появление локальных напряжений в стекле;

- изменение положения стеклопакета относительно фальца;

- ухудшение работы открывающейся створки.



Особенно важна правильная установка подкладок в больших и тяжелых створках, где масса стеклопакета значительно выше. Если причина проблемы связана именно с неправильным положением стеклопакета, обычная регулировка фурнитуры может не дать нужного результата, и потребуется повторная установка стеклопакета по корректной схеме.





Заключение



Опорные и дистанционные подкладки - штатные элементы узла остекления современного деревянного окна. Опорные элементы воспринимают и передают массу стеклопакета, а дистанционные помогают удерживать его в заданном положении и сохранять необходимые технологические зазоры. Их расположение зависит от типа открывания, размеров и массы остекления, поэтому схема определяется еще на этапе проектирования и сборки окна.



Правильная установка исключает прямой контакт стеклопакета с деревянным профилем, обеспечивает предусмотренную передачу нагрузки и помогает всей конструкции работать стабильно. При производстве деревянных окон компания «Волжские окна» рассматривает стеклопакет, деревянный профиль, подкладки, уплотняющие материалы и фурнитуру как элементы единой системы. Это особенно важно для открывающихся и крупноформатных створок, где правильное положение стеклопакета напрямую влияет на работу всей конструкции.
